三軸振動傳感器 安裝說明
發布時間：
2025-08-04
振動加速度傳感器的安裝說明涉及多個關鍵步驟和注意事項，以下是詳細的安裝指導：
一、安裝前準備
選擇合適的傳感器：根據測量需求，選擇機械強度高、共振頻率靈敏度高或低頻范圍內靈敏度高的振動加速度傳感器。
檢查傳感器：確保傳感器外觀無損傷，引線和插頭完好，必要時進行校準以確保測量準確性。
二、安裝位置選擇
靠近關注點： 將傳感器安裝在您最關心振動狀態的部位附近（如軸承座、齒輪箱殼體、電機端蓋、關鍵結構點）。
剛性表面： 選擇平整、堅固、剛性良好的表面。避免安裝在薄板、鈑金件、管道等可能產生局部變形或共振的區域。安裝面不平整時，可在接觸面涂抹硅油或潤滑油以提高緊密性。

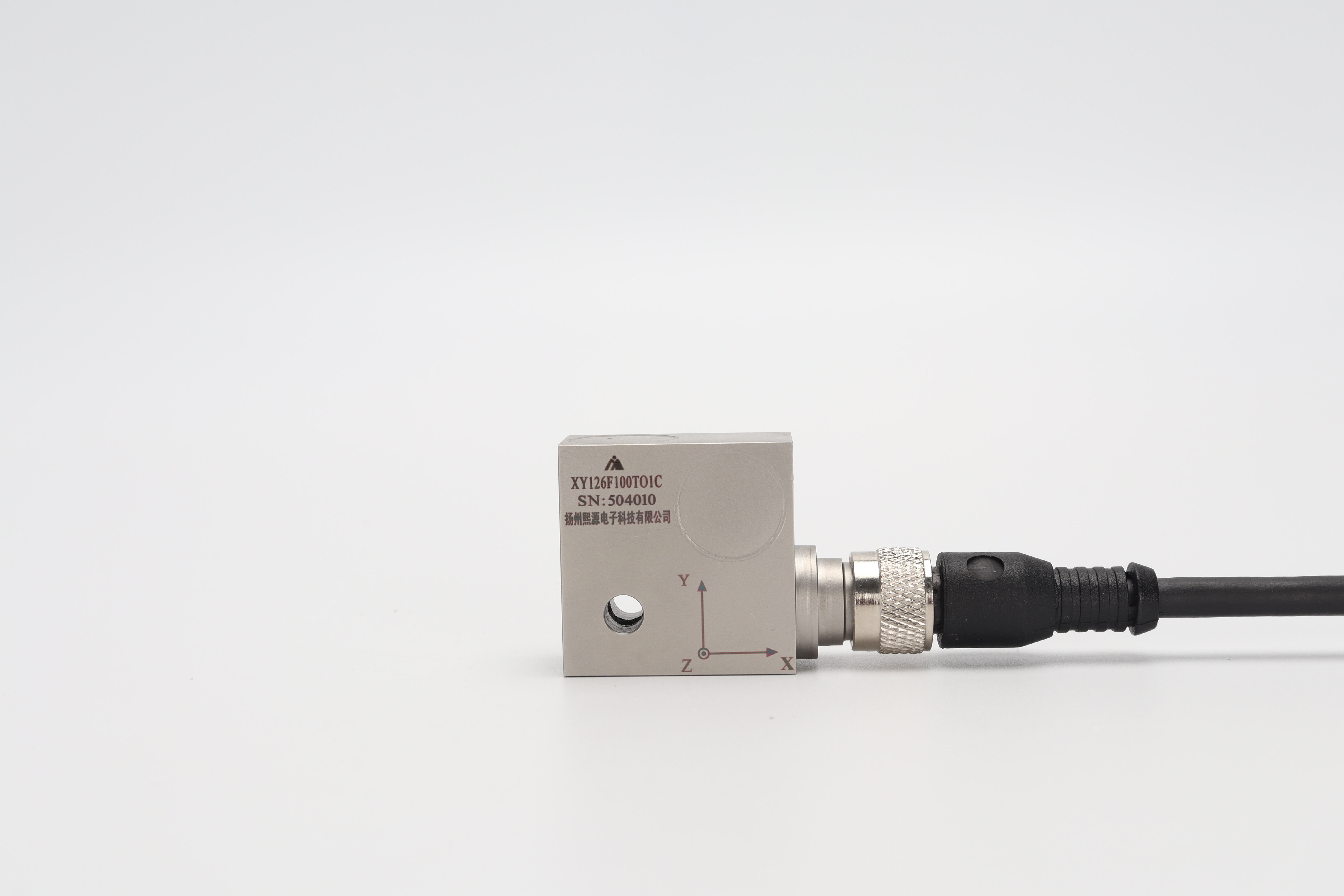

方向?qū)R：仔細查看傳感器上的方向標記（通常有箭頭或 X/Y/Z 標識）；根據測量需求（例如：Z 軸垂直向上測量垂向振動，X/Y 軸測量水平面內的徑向/切向振動），確保傳感器的物理方向與期望的測量方向嚴格一致；可以使用水平尺、角尺或激光對準工具輔助定位（尤其在螺栓安裝時）。
避免干擾：安裝時應遠離可能產生干擾的源，如電磁場、溫度變化劇烈的區域等。
三、安裝方式
1.螺栓安裝：
使用螺絲或其他固定裝置將傳感器基座與振動體表面緊密貼合。
注意螺絲孔的對齊和緊固力度，避免螺栓傾斜或螺絲過淺導致的測量誤差。
螺栓安裝的優點是連接強度高，適用于大量級或條件復雜的振動試驗。
2.粘接安裝：
使用合適的粘接劑（如502膠水、環氧樹脂膠等）將傳感器粘貼在振動體表面。
粘接安裝適用于不允許鉆孔的場合，但連接強度相對較低，適用于振動量級不太大的情況。
粘貼時應確保傳感器與振動體表面緊密接觸，避免氣泡和空隙。
3.磁座安裝：
使用磁座將傳感器吸附在振動體上。
磁座安裝的優點是不破壞被測物體，移動方便。但應注意磁座測試可能會使傳感器的使用頻率響應有所下降。
四、電纜連接
使用低噪聲電纜：連接傳感器和信號處理器或數據采集系統時，應使用低噪聲電纜以減少靜電噪聲對測量結果的影響。
確保電纜連接牢固：避免機械彎曲變形產生的靜電噪聲。同時，應確保電纜長度適中，避免過長或過短導致的信號衰減或干擾。
五、校準與測試
校準傳感器：在正式測量前，應通過振動校準設備確定傳感器輸出量與所受到的機械振動量之間的比例關系（即靈敏度）。這需要在不同頻率和幅度范圍內進行校準，以確保測量結果的準確性。
測試環境：進行環境試驗以確定可能遇到的環境條件（如溫度、濕度等）對傳感器性能的影響。這有助于在實際應用中確保傳感器的穩定性和可靠性。
六、注意事項
避免溫度變化：振動加速度傳感器在高溫條件下可能發生漂移，因此應盡量避免溫度變化對測量的影響。
防止外部沖擊：在測量過程中應確保傳感器不受外部沖擊和振動的影響，以免損壞傳感器或影響測量精度。
安裝質量：傳感器的安裝質量直接影響測量效果，特別是在高頻特性中影響比較大。因此應確保傳感器安裝牢固且接觸面平滑。
綜上所述，三軸振動傳感器的安裝需要綜合考慮設備類型、安裝位置和方向、安裝方式以及接線方式等多個因素。正確的安裝方法和注意事項能夠確保傳感器準確測量設備的振動情況，為設備的維護和故障診斷提供可靠的數據支持。
